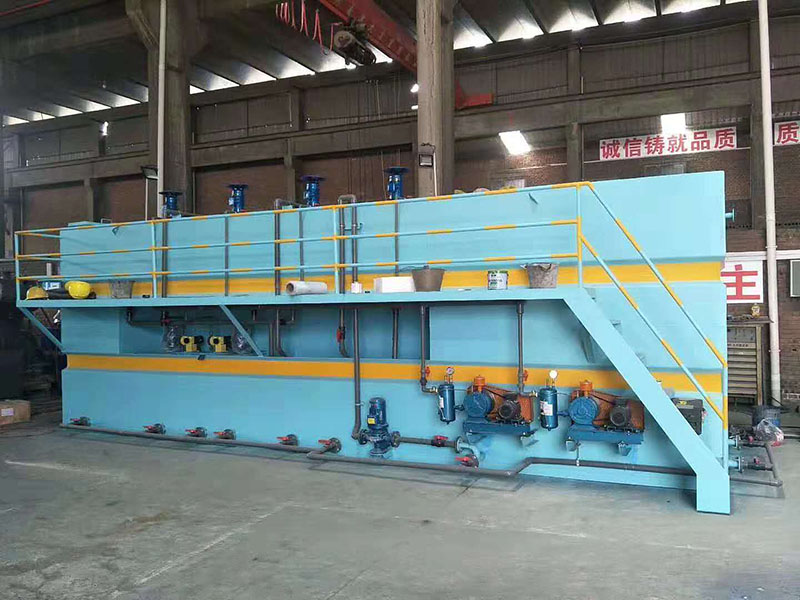

溶气式气浮机

　　一、工作原理

　　污水经絮凝反应后进入混合区，与溶气水混合接触。絮体与溶气水中的小气泡相互粘合，然后进入气浮区，并随小气泡一同浮到水面，形成浮渣。下层的清水经集水器流至清水池后，一部分回流作溶气水，剩余清水通过溢流口流出。气浮池上面的浮渣由刮板刮至污泥池并排出。

　　二、用途特点

　　气浮机处理能力大、效率高、占地少，而且结构简单操作维修方便，尤其适合去除水中难以沉淀的轻浮絮体，因此，近年来，气浮机在给排水及污水处理中得到了越来越广泛的应用。

　　三、规格型号

　　气浮机的处理能力可为2～300m3/h，也可以按用户要求进行设计。

　　四、主要技术参数

　　气浮设备处理能力可分为：3、 5、10、20、30、40、50、60、80、100、150、200、250、300m3/h等规格，也可按用户要求设计。

　　五、工作原理

　　经加药反应后的污水进入气浮机的混合区，与释放后的溶气水混合接触，使絮体粘附在细微气泡上，然后进入气浮区，絮凝体在气浮力的作用浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。气浮池水面上的浮渣聚集到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。

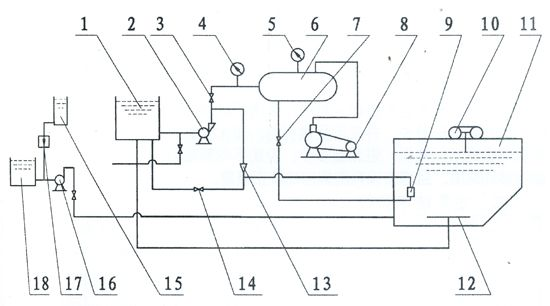

　　1、清水池 2、清水泵 3、控制阀 4、压力表5、压力表 6、溶气罐 7、控制阀 8、空压机

　　2、9、释放器 10、刮沫机 11、气浮池 12、集水器13、射流器 14、阀门 l5、投药罐 16、污水泵

　　3、17、流量计 18、污水池
